SIRIUS 3RV电机启动保护器简明实用指南

SIRIUS 3RV电机启动保护器是紧凑型限流设备，专为保护和切换三相电机及其他负载而设计，符合IEC 60947-2 / DIN VDE 0660-101等国际标准。通过优化设计，SIRIUS 3RV系列实现了卓越的能效表现，降低了高达20%的功率损耗，从而减少控制柜温升并节省运营成本。

一、核心功能概览

SIRIUS 3RV保护器提供全面的保护和控制功能：

过载和短路保护：集成的热过载脱扣器（反时限延迟）和瞬时短路脱扣器，可在过载和短路情况下有效保护线路和负载。

热过载脱扣等级：符合IEC 60947-4-1标准，包括CLASS 10 A、CLASS 10、CLASS 20和CLASS 30，确保不同应用场景下的响应时间。

缺相敏感性：大多数型号具备缺相敏感功能，防止电机因缺相而过热。部分型号（如3RV20..-.....-0DA0、3RV23、3RV27和3RV28）不具备此功能，适用于特定系统保护或单相负载保护。

手动开关与测试：配备可锁定旋转操作机构或拨动开关，方便手动开/关。TEST功能可用于检查脱扣机构是否正常工作。

多版本应用：

标准版 (3RV1011, 3RV20)：过载和短路保护。

带继电器功能 (3RV21)：过载时仅触点切换，不影响主电路通断，用于信号或下游接触器断开。

用于启动器组合 (3RV23)：仅提供短路保护，需与固态过载继电器配合使用。

变压器保护 (3RV24, 3RV28)：短路脱扣器设定值更高，避免高浪涌电流引起的误脱扣。

UL 489断路器 (3RV27, 3RV28)：符合北美UL 489/CSA C22.2 No. 5标准。

主开关与紧急停止开关：符合IEC 60947-2主开关特性。

IT系统中的使用：适用于IT系统，并考虑双重接地故障时的特殊短路分断能力。

二、主要型号尺寸与连接选项

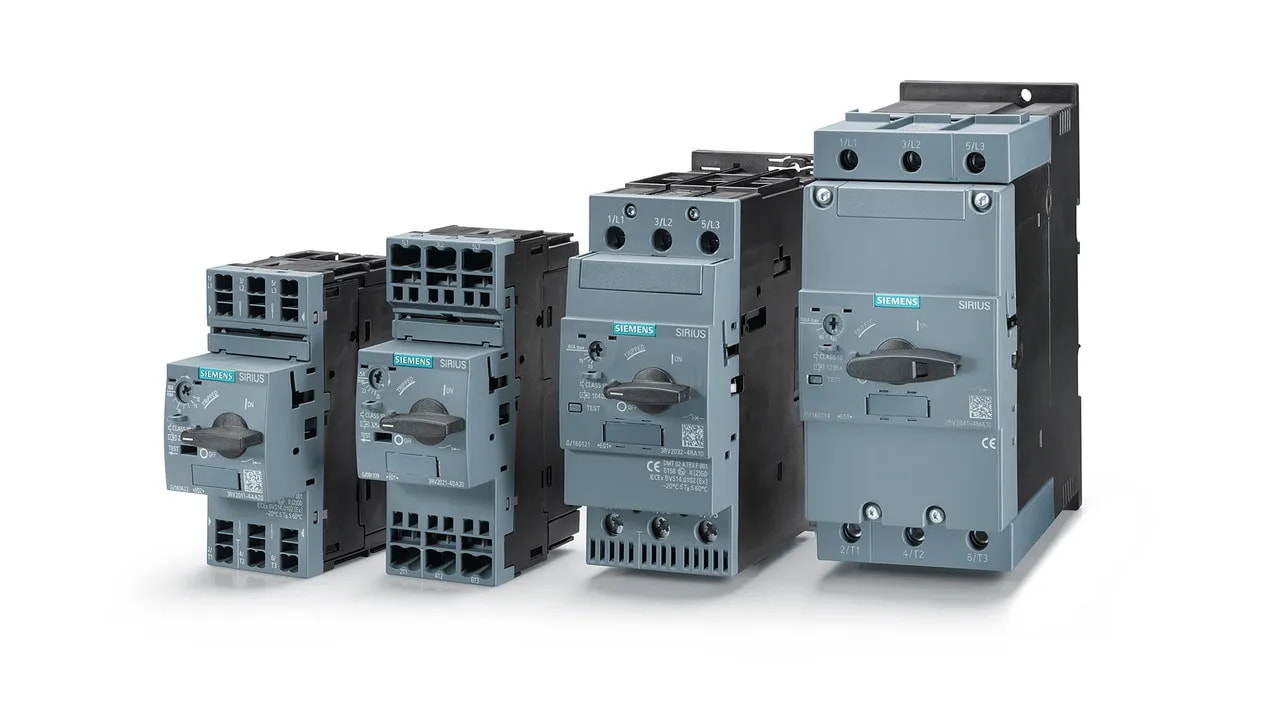

1. 型号尺寸

3RV1系列：主要为S00尺寸 (宽度45 mm)，最大额定电流高达12 A。

3RV2系列：提供S00 (宽度45 mm，最大16 A)、S0 (宽度45 mm，最大40 A)、S2 (宽度55 mm，最大80 A) 和S3 (宽度70 mm，最大100 A) 四种尺寸。

2. 连接选项
主电路支持多种连接系统：

螺钉式连接系统：适用于所有尺寸 (S00, S0, S2, S3)，最大电流高达100 A。

弹簧式连接系统：仅适用于3RV2系列S00和S0尺寸，最大电流可达32 A。S2和S3尺寸的辅助电路可使用弹簧式连接。

环形电缆接线片连接系统：仅适用于3RV2系列S3尺寸。

三、选型与配置指南

为确保设备安全高效运行，请仔细遵循以下选型和配置指南：

根据电机额定电流设定：

根据电机铭牌上的额定电流（In）来设定保护器上的电流值。

安装方式：

独立安装：左右至少10毫米间隙，使用调节旋钮上的短划线标记。

并排安装：直接安装接触器或间隙小于10毫米，使用调节旋钮上的三角形标记。

所有尺寸的保护器在环境温度高达+60 °C时，均可使用其刻度上的全部电流范围。

短路分断能力：

选择保护器时，必须考虑安装地点的预期短路电流。3RV保护器在400 V AC下的短路分断能力可达50 kA、55 kA、65 kA或100 kA。

若预期短路电流超过保护器的额定分断能力，则需安装上游的备用熔断器（gG型）或具有限流功能的保护器。

高效能电机 (IE3/IE4) 的特殊考量：

问题：IE3/IE4电机启动电流和浪涌电流通常更高，可能导致不必要的跳闸（“早期跳闸”）和触点焊接。

建议：

选择更宽设置范围的保护器，使电机电流设置在其刻度的中低端。这可显著降低功率损耗（约35%）并增大与短路脱扣响应极限的距离，有效减少误跳闸。

特定型号限制：S0尺寸中设置范围为"30至36 A"和"34至40 A"的型号不适用于IE3/IE4电机，建议使用S2尺寸替代。

变频器下游应用 (脉冲电压)：

高频电流影响：变频器下游产生的高频电流（如谐波）会引起双金属片额外发热，导致过载脱扣器在正常电流下过早脱扣。

校正设置 (S00至S2尺寸)：需根据变频器脉冲频率和设定范围，使用手册提供的调整校正系数（例如，1.2 A电机，8 kHz脉冲频率，设置值应为1.2 A x 1.21 = 1.45 A）对过载脱扣器进行设置调整。

S3尺寸：不受高频电流对热脱扣器的影响。

谐波问题与测量：谐波可能导致电机电流的真实有效值（rms value）高于额定电流。为确保准确设置，必须在额定负载下确定电机电流的真实有效值，并使用热线式仪表等专业测量仪器。

极端情况：若高频电流显著高于16 kHz且常规校正无效，可在电机额定负载运行1.5小时后，将过载脱扣器调至脱扣极限，再增加约10%作为补偿。

变压器保护：

浪涌电流：控制变压器在切换时会产生高浪涌电流。

特殊型号：3RV24和3RV28型号的短路脱扣器设定值更高，专用于变压器保护，以避免误脱扣。低浪涌电流的控制变压器可使用3RV20电机保护型保护器。

环境温度与降容：

3RV1.11和3RV2保护器在-20 °C至+60 °C范围内具有温度补偿功能。

高于+60 °C时，需要对电流设定值进行降容修正。具体降容系数请查阅技术数据表。例如，在+70 °C时，大部分S00/S0/S2/S3尺寸的降容系数约为0.87。

S0尺寸中36 A和40 A的型号最高环境温度为40 °C，且不能并排安装。

部分特殊型号可在-50 °C下使用，但机械寿命有限。

UL/CSA认证：

3RV1和3RV2系列通过UL/CSA认证，可用作“手动电机控制器”或“自保护组合电机控制器 (Type E)”。

作为Type E使用时，UL标准要求进线侧有更大的电气间隙和爬电距离，可能需要安装接线端子块或相隔离板。CSA认证则无此要求。

3RV27和3RV28型号被批准为符合UL 489/CSA C22.2 No. 5的**“断路器”**，可作为上游短路保护设备。

四、安装与操作

安装方式：

可卡装在35毫米DIN导轨上或螺钉固定在底板上。

安装位置：可任意选择。

最小间隙：需遵守IEC 60947-2标准中关于与接地/非绝缘带电部件及电缆槽的最小间隙要求。

进线方式：可从顶部或底部进线。

接线：

提供螺钉式、弹簧式和环形电缆接线片连接系统。

根据连接类型和尺寸，遵循手册中推荐的导体截面和紧固扭矩。

操作：

电流设置：使用螺丝刀设定负载的额定电流，并根据安装方式选择正确的设置标记。

测试：使用TEST滑块/按钮定期检查过载脱扣器。

脱扣后复位：3RV2保护器脱扣后需先将旋转开关置于“O”位置才能复位；3RV1保护器脱扣后自动回到“OFF”位置。

锁定：可通过挂锁锁定旋转开关或拨动开关，防止未经授权的操作。

五、附件

SIRIUS 3RV系列提供丰富且易于安装的附件，无需工具即可轻松加装：

辅助触点：横向或侧向辅助开关，用于信号或控制。

信号开关：用于指示过载或短路脱扣。

辅助脱扣器：分励脱扣器（远程跳闸）和欠压脱扣器（电源中断时跳闸，并防止意外重启）。

断开模块：形成可见的隔离距离，便于维护。

门联锁旋转操作机构：将保护器安装在控制柜内并通过柜门外部操作，具备门联锁和锁定功能。

外壳：用于表面安装或嵌入式安装。

三相母线系统与馈电系统：方便多台设备组装和供电。

连接模块：用于连接接触器、固态接触器或软启动器。

密封盖：防止对电流设置进行未经授权的更改。

六、安全提示

危险警告

致命电压：在设备上进行任何操作前，务必断开并锁定所有供电电源，否则可能导致死亡或严重人身伤害。

合格人员：本手册中描述的产品/系统只能由经过相关培训且具备经验的合格人员进行操作。

正确使用：西门子产品只能用于目录和相关技术文档中描述的应用。使用其他制造商的产品和组件时，必须经西门子推荐或批准。

网络安全：用户有责任实施并持续维护全面的工业网络安全概念，防止未经授权的访问，并及时应用产品更新以应对网络威胁。
