博图V14版本体验

最近刚安装完博图V14版本,体验了一下新的版本,相比V13SP1改进的不算多,下面是我测试的一些总结:

一、对于计算机的配置要求:

现在软件的升级首先还是要看计算机的硬件推荐配置及操作系统的支持版本。因为软件版本越高对系统以及硬件配置的要求也就越高,如果计算机的硬件配置跟不上软件不能最佳状态运行,直接影响工作效率。下面看一下操作系统的要求,很可惜现在的版本还没有支持到Windows10,官方承诺了将会在V14 SP1版本中支持到Windows10。

1、TIA V14系统要求(官方给出的):

STEP 7 Professional / Basic V14 are released for use with the following operating systems (64-bit only):

·Microsoft Windows 7 Home Premium SP1 (STEP 7 Basic only)

·Microsoft Windows 7 Professional SP1

·Microsoft Windows 7 Enterprise SP1

·Microsoft Windows 7 Ultimate SP1

·Microsoft Windows 8.1 (STEP 7 Basic only)

·Microsoft Windows 8.1 Professional

·Microsoft Windows 8.1 Enterprise

·Microsoft Server 2008 R2 StdE SP1 (STEP 7 Professional only)

·Microsoft Server 2012 R2 StdE

需要注意的是所有操作系统只支持64位,不支持32位。

2、硬件推荐配置(官方给出的):

The following table shows the recommended hardware for operating STEP 7.

Hardware     Recommendation

Computer     SIMATIC Field PG M5 Advanced or higher (or comparable PC)

Processor    Intel? Core? i5-6440EQ (up to 3.4 GHz)

RAM        16 GB or more (for large projects 32 GB)

Hard disk    SSD with at   least 50 GB of free space

Network      1GB (for multi-user)

Screen      15.6" full HD display (1920 x 1080 or larger)

目前市场上的PC处理器基本都配置的够高了,我们关注的应该是固态硬盘和显示器,固态硬盘的运行速率非常之高,博图在机械硬盘上运行起来跑的很慢的,这个大家也深有体会。

显示器一直是容易被忽略的,15.6英寸、分辨率1920x1080的显示器是最佳配置,因为博图软件把上下位都全部集成在一起了,所以软件的工作区域比较多,为了编程时的便捷性还是让屏幕大一点、分辨率高一点比较好。虽然15英寸的笔记本携带起来较重,为长远考虑,以后配置笔记本最好15英寸以上的。

二、新版本项目的兼容性。

下面先将东帝汶溶糖触摸屏的V13 SP1项目导进去看看

TIA V14版本不兼容以前的V13版本运行,但是可以通过升级转化,将任意版本的项目升级为V14再运行,如果我们现在目前在做的项目都改成V14,在V14下继续做项目是没问题的。

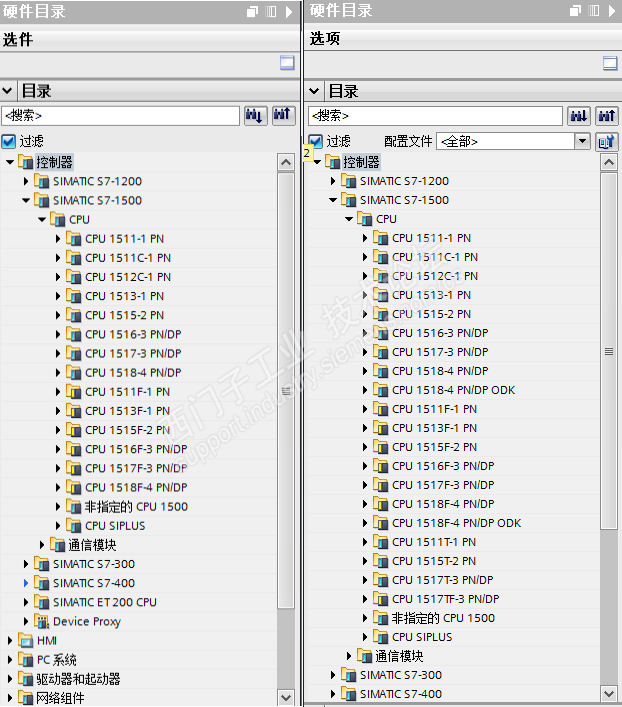

三、对于CPU硬件的支持:左图是V13SP1版本下的CPU支持目录,右图是V14版本的支持目录,很明显,支持的型号更多了,如果现场搭配的是T系列的CPU估计只能用V14了.

四、交叉引用go to功能的提升。看图a图b的区别,图a为V13SP1版本截图,图b为V14版本截图,新的版本中增加了交叉引用到上位机程序,可以查看到在上位机程序都有哪些地方引用该变量,直接点击跳转至引用地址。

图a

图b

五、项目中增加了搜索框,可以在调试程序中途直接搜索需要的变量,查看引用位置。在搜索框中直接输入变量名称可以立刻进行搜索。

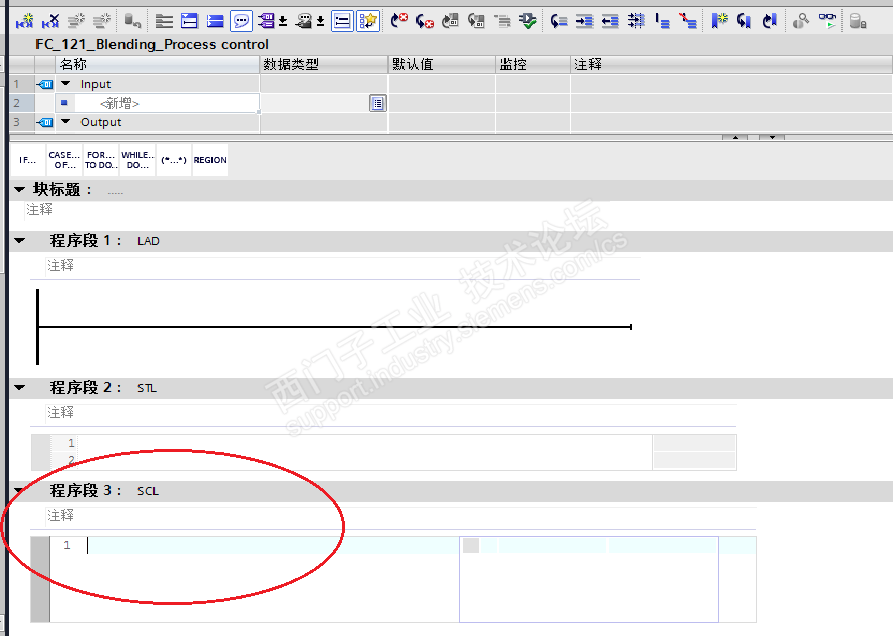

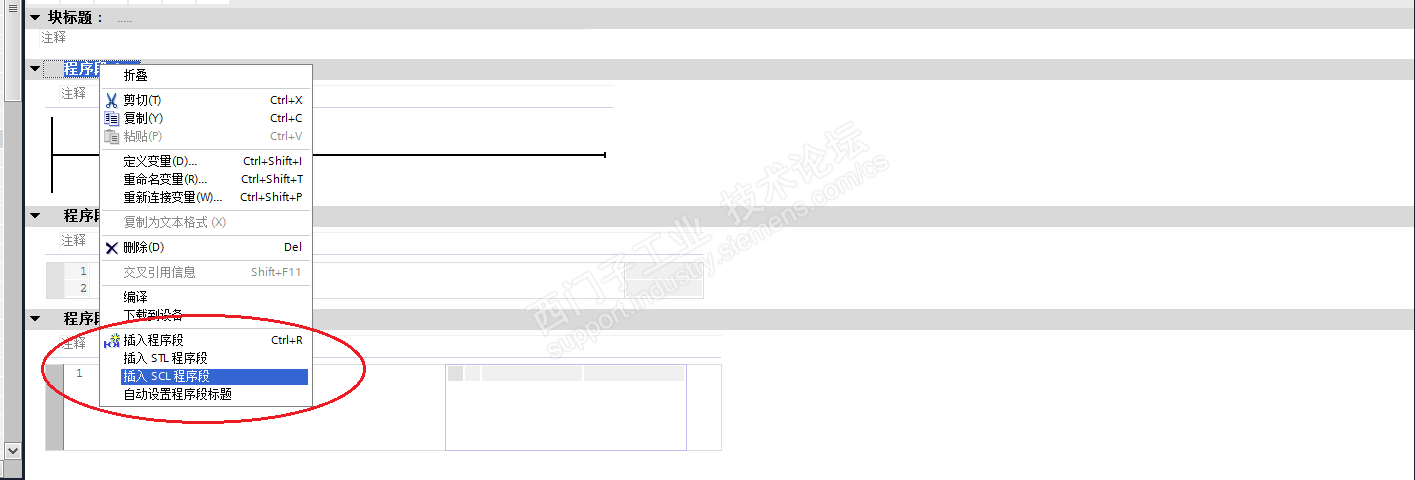

六、新版本TIA在编程时,在FC中可以直接插入SCL和STL行编程,V13中只可以插入STL文本。

随着PLC 软硬件技术的不断发展,现在的PLC 在编程理念上越来越靠近高级语言,PLC 的性能已有了极大提升,它已不仅仅是一台可编程序逻辑控制器,而是集逻辑控制、过程控制、运动控制、网络通信于一体的智能控制平台。现在的PLC下可控制所有生产设备,上可直达工厂MES系统,是实现工厂自动化的核心设备。在以后的应用中有必要用SCL高级编程语言来编程,现在自动化领域与IT领域的关联已经越来越密切了,离不开高级语言编程的辅助,这也算比较实用的改进。

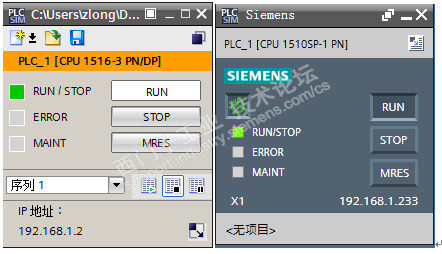

七、仿真器的界面变化。左图是V13版本仿真器运行状态,右图是V14版本的仿真器运行状态。

界面做的整洁、干净,很符合德国人的风格。

八、可以直接在项目中更换硬件设备。

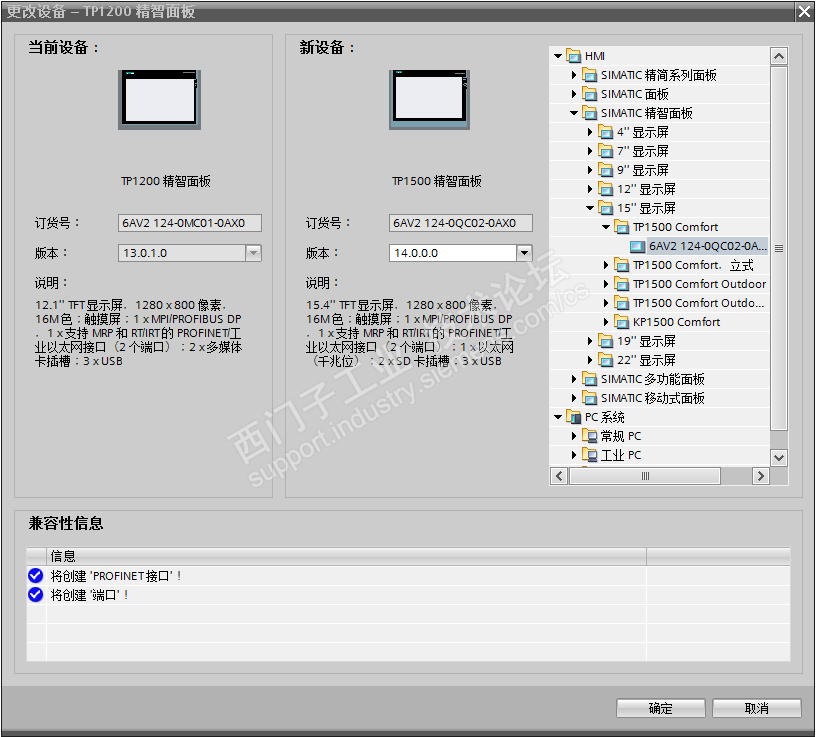

这个功能也算实用,因为在做新项目时,一般我们都是拿前人做的模板过来,如果现场的硬件设备有更换,我们还要新建,在复制粘贴公共程序,现在提供了很大的便捷性,直接把硬件更换掉,程序结构不变,比如下图将触摸屏TP1200更换成TP1500。

搞软件总要接触新的东西,WICC+Step7是好用,XP也好用,但是一直怀旧,如何创新。
